可とう継手とは？

弾性を持ち、曲げたり伸びたりする事ができる柔構造を持つ継手の総称です。

地震や地盤の不等沈下が発生した際、コンクリート構造物と管や、管どうしを接続する継手部に発生する変位に対して、継手部が有する伸縮部材の形状変形により追随し、コンクリート構造物や管路の破損や漏水を防ぐ事により流下機能を維持する継手です。

正確な分類はありませんが、メーカーによっては、可とう継手は柔構造の継手の総称とし、耐震継手は、レベル２の変位に対応するものを示すことが多いようです。

自然流下の下水道管であれば、レベル２地震動の変位対応の基準として、耐外水圧0.1Ma・耐内水圧0.05MPa・水平変位量60mm・屈曲角1°が多いです。

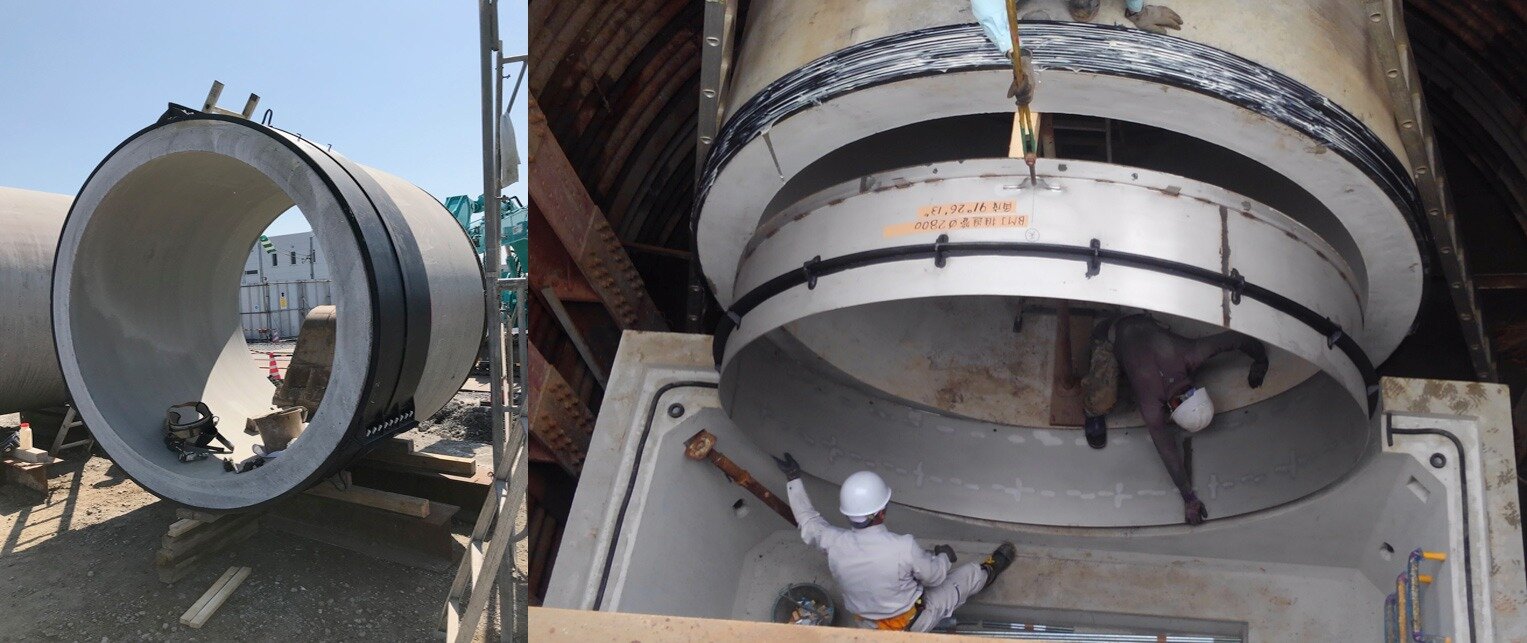

現場で設置する場合は施工性が重要です。マンホールの形状や立坑の状況等お聞きして施工方法も含めてご提案いたします。また、組立マンホールに接続する場合も、現場での管との取り合いで施工困難なケースが見られます。ご注意ください。
内圧が0.1MPaを超える場合は、特殊製品となります。弊社までご相談ください。

1960年から重要構造物と水道管路との接続部や、下水道処理場で採用されるようになりました。その後、管の中央部に複合ゴムの可とう部をサンドウッチした「可とうヒューム管」や、ゴム状のリングを管の外周にセットしマンホールとの接続部に接続した「マンホールジョイント」が開発されました。
その後、阪神・淡路大震災の被災により、下水道の耐震化が進んでまいりました。
